Arnhem bouwkundig tekening

Voor dit project is een woning uit 1924 in Arnhem (Gelderland) volledig bouwkundig ingemeten en digitaal uitgewerkt. De opname is ter plaatse zorgvuldig uitgevoerd, waarbij alle relevante maten en bouwkundige elementen zijn vastgelegd om een zo compleet en nauwkeurig mogelijk beeld van de bestaande situatie te verkrijgen.

De grootste uitdaging in dit project lag in het feit dat het om een zeer oud pand gaat waarvan geen archieftekeningen meer beschikbaar zijn. Daarnaast bestaat de woning feitelijk uit meerdere in de loop der tijd samengevoegde panden, waardoor de constructie en indeling niet overal logisch of uniform is opgebouwd. Dit maakt het reconstrueren van de oorspronkelijke situatie en het correct interpreteren van maatvoering en bouwkundige samenhang complex en tijdrovend.

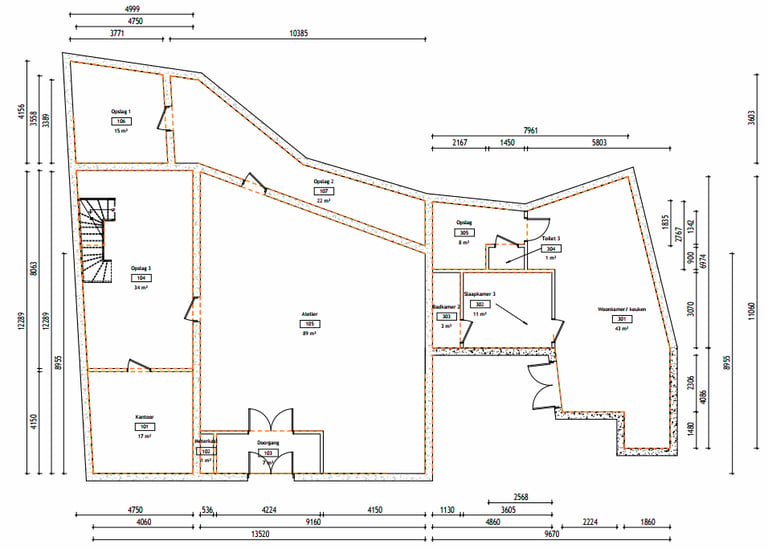

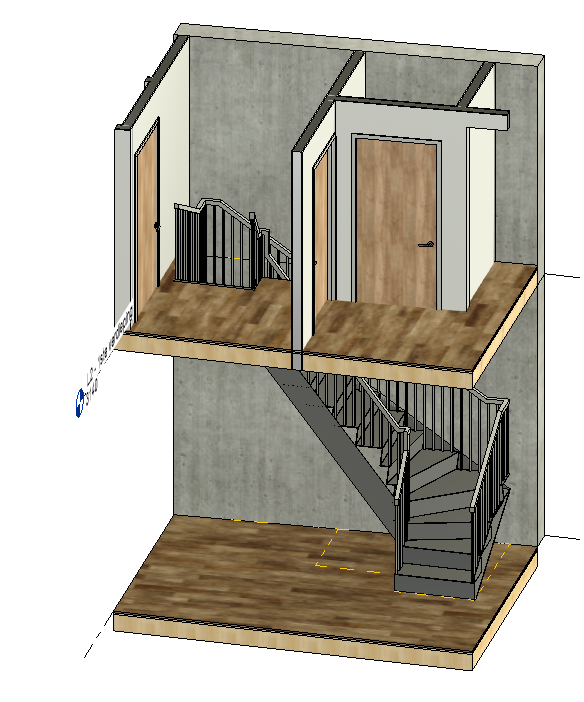

Op basis van de inmeting is de woning volledig opnieuw ingetekend in bouwkundige tekeningen. Het doel hiervan was het vaststellen van een exacte oppervlaktebepaling ten behoeve van een splitsingstekening. De uitgewerkte tekeningen vormen daarmee een betrouwbare basis voor de juridische en bouwkundige procedure rondom de woningsplitsing, en dienen daarnaast als uitgangspunt voor de toekomstige verbouwing.
